1 產品簡介
產品描述
水肥一體化智能灌溉系統可以幫助生產者很方便的實現自動的水肥一體化管理。系統由上位機軟件系統、區域控制柜、分路控制器、變送器、數據采集終端組成。通過與供水系統有機結合，實現智能化控制?？蓪?shí)現智能化監測、控制灌溉中的供水時間、施肥濃度以及供水量。傳感器（土壤水分傳感器、流量計等）將實時監測的灌溉狀況，當灌區土壤濕度達到預先設定的下限值時，電磁閥可以自動開啟，當監測的土壤含水量及液位達到預設的灌水定額后，可以自動關閉電磁閥系統?？筛鶕?jù)時間段調度整個灌區電磁閥的輪流 工作，并手動控制灌溉和采集墑情。整個系統可協調工作實施輪灌，充分提高灌溉用水效率，實現節水、節電，減少勞動強度，降低人力投入成本。

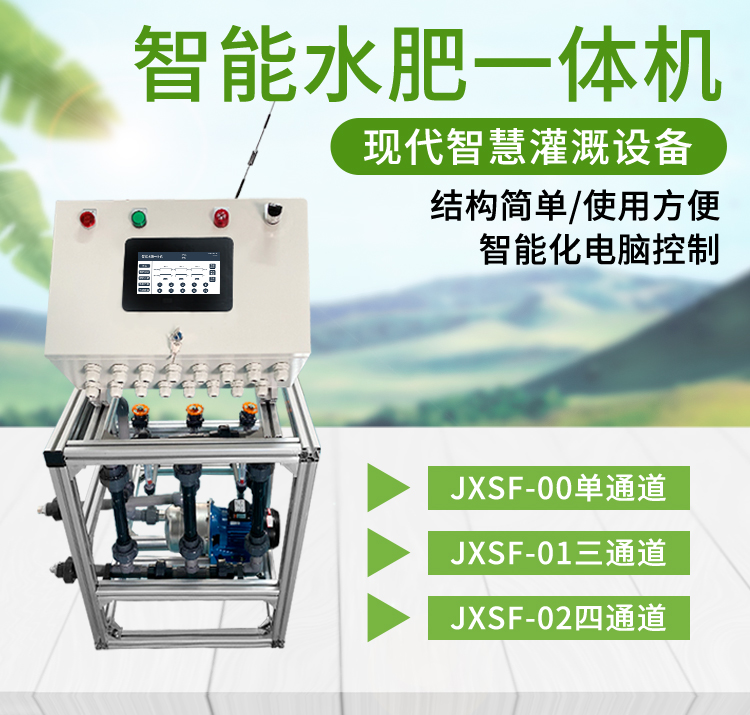

施肥機特點
在農業灌溉施肥應用，節水灌溉、精準施肥，令投資最低、水/肥/能源最優；10寸液晶觸摸屏，全中文人機界面、數據采集、設備控制、遠程訪問等功能3路注肥通道：根據注肥流量控制施肥，注肥流量完成時自動停機灌溉時間控制：手動設定灌溉時長或灌溉時間段控制灌溉時間；自動灌溉設置：設定輪灌周期或變送器限定值
● 可搭載以下任意一種閥門控制器：1.PBUS 總線解碼器：單臺控制器最多支持 128 個解碼器，一個解碼器控制一個灌溉閥門、通訊距離達 3km。2.無線閥門控制器：無線LORA傳輸，一臺網關可搭載128個無線節點，一個節點控制一個灌溉閥門、通訊距離達 3km
支持手動/全電腦控制高質量的配件和耐腐蝕的 UPVC 管路連接鋁合金防蝕支撐平臺，底座滾輪設計，便于移動。
遠程電磁閥控制優勢
無極性 2 線制（PBUS 總線）總線通訊，運用最新的載波通訊技術替代傳統的4 線制和多線制系統?！褡詣幼詸z每個解碼器通訊，部分解碼器故障對其他解碼器使用沒有任何影響?！褡詣犹^短路或斷路電磁閥，繼續運行程序?！裰С謬鴥?nèi)外主流脈沖電磁閥，兼容性好，功耗低?！裰С中切?、樹型走線結構，對走線形式?jīng)]有特殊要求?！褡畲笾С?KM通訊距離，每路總線支持 32 個電磁閥門。●解碼器全防水工藝，可實現地埋、泡在水中?！裰С指哌_(dá) 64 個輪灌區?！裰С指哌_(dá) 64 個灌溉程序?！衩總€(gè)解碼器支持 1 個電磁閥。
施肥機工作參數:
灌溉施肥泵額定流量：4m3/h（可定制），揚程：60m
施肥方式混合比例配肥
單通道吸肥量660L/H（可根據客戶要求定制）
控制方式自定義（使用者根據實際可設置自動手動模式）
尺寸870*650*1300
供電三相3-380V/兩相220V
2工作原理
2.1 施肥機工作原理
智能水肥機采用與灌溉主管道并聯安裝，通過增壓泵利用文丘里原理（該原理表現在受限流動在通過縮小的過流斷面時，流體出現流速增大的現象，其流速與過流斷面成反比，將肥料容器里的液體肥均勻吸入主管道混合，肥液隨灌溉管道輸送給作物，每個文丘里對應一條肥料通道，每個通道上裝有電磁閥，止回閥，浮子流量計，過濾器，通過控制電磁閥來控制施肥時間，通過調節浮子流量計來控制施肥比例，止回閥防止主管道水回流進肥液容器，過濾器過濾肥液容器里的大顆粒物體（漂浮物，肥料殘?jiān)龋┓乐苟氯艿??！裼捎谧⒎试頌樽⒎时梦试?，需要主管道的壓力小于注肥泵的揚程?！袷┓?、灌溉系統包括主管道供水系統、施肥機、管網系統和灌水器。由于微灌系統借助于不同孔徑的滴頭實現灌溉，所以自動灌溉系統還必須配以過濾設備，以保證灌溉水清潔而不會阻塞微灌系統。
2.2 施肥機遠端解碼器工作原理
兩線解碼器控制系統的組成部件有：智能灌溉控制器，解碼器，脈沖電磁閥。智能灌溉控制器接收由施肥機控制器發出的控制指令 ，當控制器發出控制指令后，通過PBUS總線將供電電源及數字信號發送到解碼器上，每個解碼器都有自己唯一的地址，當某一個解碼器正確解析并且匹配后，所接相應站電磁閥將執行打開或關閉動作，并且返回給控制器是否已經控制成功。●解碼器工作原理：解碼器是一個帶有微控制器的控制單元,承擔從智能灌溉控制器發出信號的解析、實現電磁閥的控制以及返回給智能灌溉控制器控制的結果?！耠姶砰y：支持耐特菲姆、伯爾梅特、亨特、托羅等主流脈沖式電磁閥。優點：◆降低材料成本：PBUS總線式布線，電磁閥只接在解碼器上，不需要將回路接回到智能灌溉控制器，電纜線的用量可以大幅度降低?！艄?jié)約智能灌溉控制器數量：一個智能灌溉控制器可接數百個電磁閥；◆接線數量少，接線方式簡單，不容易出錯，對現場實施人員技術要求低；◆維護方便；◆電線故障易診斷；◆便于隨意增減解碼器數量：只需加解碼器，將解碼器地址輸入到智能灌溉控制器即可使用。不同于多線系統那樣，需挖溝鋪線直到控制器。
3.注意事項
3.1 通用注意事項
●本產品應在符合設計規格要求的環境下（電網、輸入電壓、溫度、濕度等）使用，否則可能造成產品故障，由此引發的產品功能異常或部件損壞不在產品質量保修范圍內。
●在進行本產品的各項操作時，必須嚴格遵守由廈門欣仰邦科技有限公司提供的相關設備注意事項和特殊安全指示。負責安裝、維護的人員，必須先經過嚴格培訓，了解各種安全注意事項，掌握正確的操作方法之后，方可安裝、操作和維護設備。
●禁止將低壓電氣電路連接到設備電路端子。
●安裝或維護操作必須符合操作順序，沒有生產商的允許不可擅自更改設備的結構和安裝順序。
●設備安裝驗收合格后，用戶應該按照用戶手冊要求對設備進行例行檢查和維護，及時更換故障部件。
3.2 電氣安全
接地要求：
安裝設備時，必須首先安裝保護地線，拆除設備時必須最后拆除保護地線。 操作設備前，確保設備已經可靠接地，設備接地不良可能導致人身及設備傷害。
3.3 施肥機操作安全要求
●保證施肥機的規范安裝，防止在安裝過程中來自施肥機、肥料/酸性液體溶液、管線和外部附件的滲漏導致環境、土壤和周邊區域的污染。
●施肥機的安裝只能由通過認證的技術人員完成。
●不能隨便拆除設備中自帶的保護裝置，除生產廠家標明可以不帶保護運行。
●在處理酸性液體/化學液體時，請隨時穿戴手套和護目鏡。
●必須考慮并采取措施防止肥料對水源的污染。
●請漸開漸關手動開關的閥門，以防止水錘對輸水系統的破壞。
注意：●如果注入酸性液體，請根據酸性液體的種類和濃度選擇正確材質的注肥通道；
●如果注入酸性液體的濃度超過下表所示，將會對注肥通道造成損壞。
●如果注入殺蟲劑、除草劑、除菌劑等物質可能會腐蝕或損壞施肥機。當使用肥料或符合表上標明濃度的酸性液體以外的物質時，請?jiān)敿?xì)閱讀生產廠商關于腐蝕性的指引。
